# Sistema de montagem solar

#Sistema de montagem de telhado solar

#Manual de Instalação

Fácil de instalar:

1. O material especial de estrutura oca de alumínio e o modo de conexão tornam a instalação simples e conveniente.

2. O trabalho de corte e perfuração foi organizado antes de sair da fábrica, o que reduz muito o tempo de instalação e o custo de mão de obra.

3. Leve, destacável, fácil de transportar e instalar;

Proteção ambiental:

1. A resistência à corrosão de materiais de liga de alumínio de alto desempenho é superior e foi tratada de forma científica e rigorosa por anodização ou pulverização de superfície.

2. Oferecemos 10 anos de garantia de qualidade e 20 anos de duração.

1 、 Ferramentas de instalação

	Chave Allen 6mm
	Chave ajustável
	Chave de torque Adequado para parafuso ou porca M8\M12

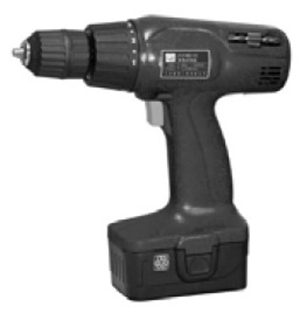

	Ferramenta elétrica

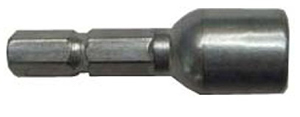

	Kit de fibra hexagonal Adequado para parafuso ST6.3\M8\M12
	Ferramenta de perfuração 5 mm

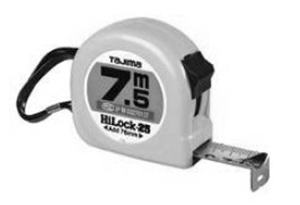

	fita métrica
	linha
	Martelo de madeira

2 、 Partes do sistema

	L pé
	Trilhos
	Conexão ferroviária
	Grampo final

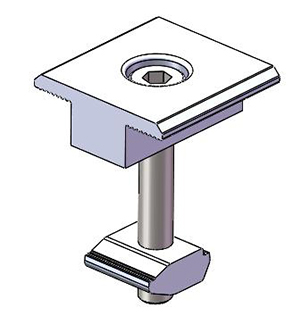

	Grampo médio

3 、 Instalação

Primeiro ： Instale o pé L.

Instale o pé L e a borracha EPDM de acordo com o desenho a seguir.

Segundo: Instalar Rails

a. Instale o trilho na lateral do pé L e trave com porca.

b. [fim se] Conecte os trilhos (quando o trilho não for longo o suficiente, precisamos conectá-lo para que fique do tamanho que precisamos).

Primeiro, coloque a conexão na lateral do trilho e trave o parafuso.

Segundo, coloque outro trilho e trave o ferrolho.

Terceiro, instalação do painel

um. Coloque o painel no trilho e trave a braçadeira final

b. Trave o grampo central entre dois painéis.

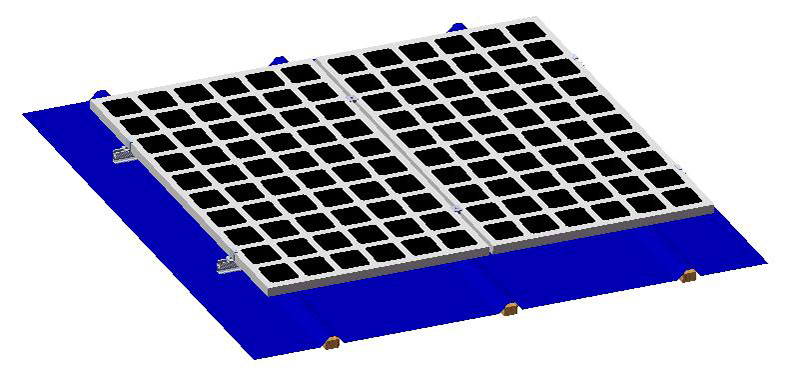

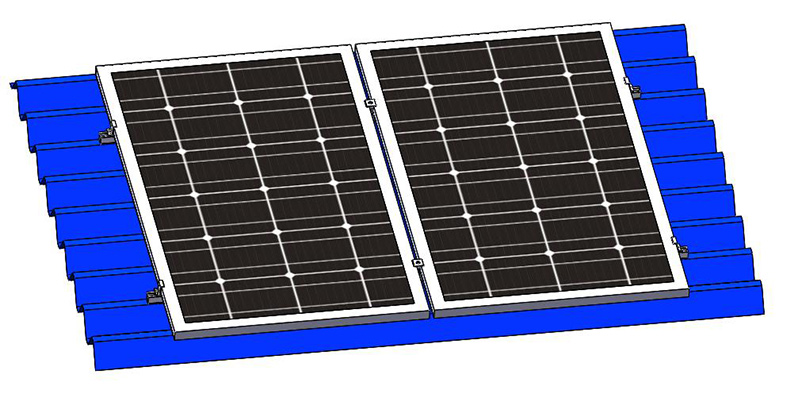

Em seguida, conclua a instalação em ordem

Atenção ：

1. A estrutura pode causar danos ao corpo;

2. Os acessórios da estrutura podem causar danos ao corpo;

3. preste atenção na sua cabeça e nos seus olhos;

4. Na área de trabalho, tome cuidado com suas ações.
